自升降移出式真空加熱負壓機之機架、加熱模板
發布時間:2018-06-25點擊:8124次

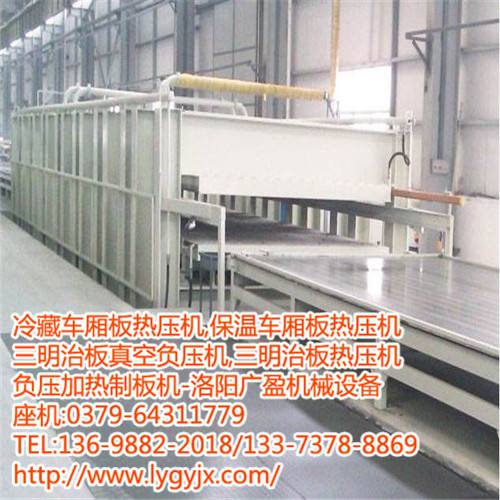

自升降移出式加熱負壓機由機架、加熱模板、真空罩集成機構、自動升降機構、行走機構、真空系統,智能電控系統、安全防護系統、溫控系統、真空罩和附件組成。今天,小編先為大家介紹下機架、加熱模板。
一、機架
機架作為自升降移出式加熱負壓機的主體結構,主要由加強型300X300H型鋼焊接(局部采用8.8級高強度螺栓連接)而成。
二、加熱模板
加熱模板作為自升降移出式加熱負壓機的核心構件,工作臺板尺寸為15000mmX3200mmX112mm(長X寬X高),工作臺板有上下模板、熱水循環系統(下工作臺板還有定模邊框)組成。
上下模板采用舞陽鋼廠定尺定軋并做退火處理的整張20mm厚Q345B錳鋼板。
加熱循環系統由80X80X10mm無縫矩形管做成的循環腔及流道,加熱循環進出口采用卡套式聯接。熱循環系統內部分為7路進7路出,進出接口布置在模板寬邊,以并聯方式連接。載模板熱流道及循環管道在0.8Mpa的試壓條件下無泄漏。
加熱通道和模板連接方式采用段焊和塞焊,模板焊接完成后上龍門銑精加工上下模板表面。加工完成后模板表面粗糙度不低于Ra3.2?m,模板平整度小于0.5mm/m2 ,上下模板厚度偏差小于±0.3mm。
如果想要了解更多自升降移出式加熱負壓機相關知識,可隨時關注洛陽廣盈機械設備有限公司,專業生產自移式矯正器、冷藏車廂板熱壓機、清堵機等設備,薈集了一大批來自相關領域的復合型技術人才,在電力、煤炭、冶金、石化、建材、化工等行業得到廣泛應用,為相關領域現存的多種問題提供了解決方案。
